Mapping System P-Mapper HS
Mobiles System für HD-Mapping
0.005° | 0.03° |
| 1.5 m CEP SPS, 0.02 m RTK Positionsgenauigkeit | 0.03 m/s Geschwindigkeitsgenauigkeit |
Mobiles System für HD-Mapping mit leistungsstarkem 360°-LiDAR
Der P-Mapper HS ist ein hochintegriertes mobiles System für HD-Mapping. Es verfügt über einen leistungsstarken 360°-LiDAR, eine Frontsicht-Industriekamera und ein tight gekoppeltes GNSS/INS mit optionaler Panoramakamera, um unterschiedlichsten Anforderungen gerecht zu werden. Es bietet eine schlüsselfertige Lösung zur Erfassung von 3D-Massendaten von der Straße und deren Umgebung und liefert zentimetergenaue Kartierungsergebnisse.
Dank der faltbaren Antennenarme ist es für die einfache Installation durch eine Person auf beliebigen Fahrzeugen konzipiert. Ausgestattet mit einer GPU bietet der PMapper HS die hochpräzise 3D-Punktwolkengenerierung in Echtzeit. Die cloudbasierte HD-Mapping-Plattform und die KI-basierte FeatureExtraktionssoftware ermöglichen es Nutzern, die Kartendaten zu bearbeiten und gewünschte Features in standardisierten Formaten zu generieren.
Systemvarianten
- P-Mapper HS

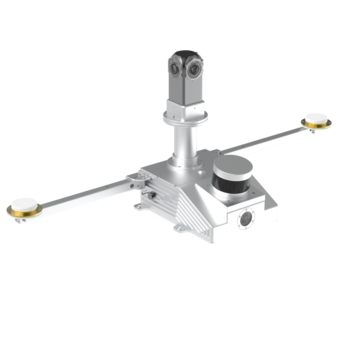

- P-Mapper HS 360 mit integrierter Panoramakamera
Geeignet für:
- Autonomes Mining
- Hochpräzise Kartierung
- Straßenzustands Verwaltung
- Intelligente Transportlogistik
- Autonome Landwirtschaft
- Robotiksysteme
Hardware
Vollständig kalibrierte, hochgenaue und hochpräzise Punktwolkengenerierung
- Echtzeit-3D-Punktwolke
- HD-Mapping mit Zentimetergenauigkeit
- Frontansicht-Industriekamera mit Global Shutter
- Doppelantennen mit klappbaren Antennenarmen
- Anpassbarer integrierter Datenspeicher, standardmäßig 2 TB
- Unterstütztes Zubehör: Ethernet, UART, DMI/PPS
Software
Einfach zu bedienende Steuerungssoftware PN Scanner, kompatibel mit Tablet und PC mit:
- Nachbearbeitungssoftware
- 3D-Punktwolkengenerierung
- Rauschunterdrückungseinheit, automatische Kolorierung
- Geoannotierte LAS-Datei, Bilder, Flugbahn und Status
Optionale Nachbearbeitungssoftware
- KI-basierte Software zur Merkmalsextraktion
- Cloud-basierte Plattform für HD-Mapping
Spezifikationen
| GNSS-Konstellationen | GPS/GLONASS/Beidou/Galileo |
| Positionsgenauigkeit | 1.5 m CEP SPS, 0.02 m RTK |
| Geschwindigkeitsgenauigkeit | 0.03 m/s |
| Pitch/Roll | 0.005° |
| Heading | 0.03° |
| Messfrequenz | 100 Hz |
| Betriebstemperaturbereich | -20 °C bis +40 °C |
| Abmessungen (Ohne Panoramakamera) | 310 mm x 230 mm x 175 mm |
| Abmessungen (Mit Panoramakamera) | 310 mm x 230 mm x 425 mm |
| Gewicht (Ohne Panoramakamera) | 5.10 kg |
| Gewicht (Mit Panoramakamera) | 7.15 kg |
